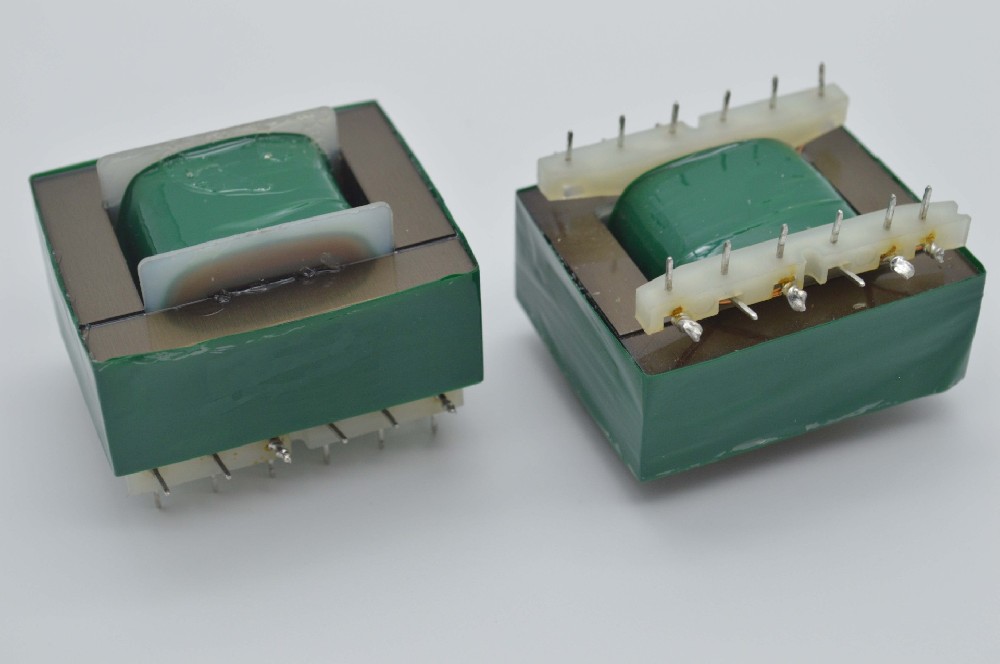

102-EI04816-03

产品特点
多档位灵活适配:原边提供多抽头,适配不同输入场景,电阻公差仅 ±5%,参数精度高;
结构规范可靠:尺寸公差严格,引脚间距标准化,便于设备集成安装;
基础防护到位:高耐压,高绝缘阻抗,满足常规电气安全要求。

执行标准
符合RoHS 指令要求。
产品所用塑料材质满足UL94 V-0 级阻燃标准。

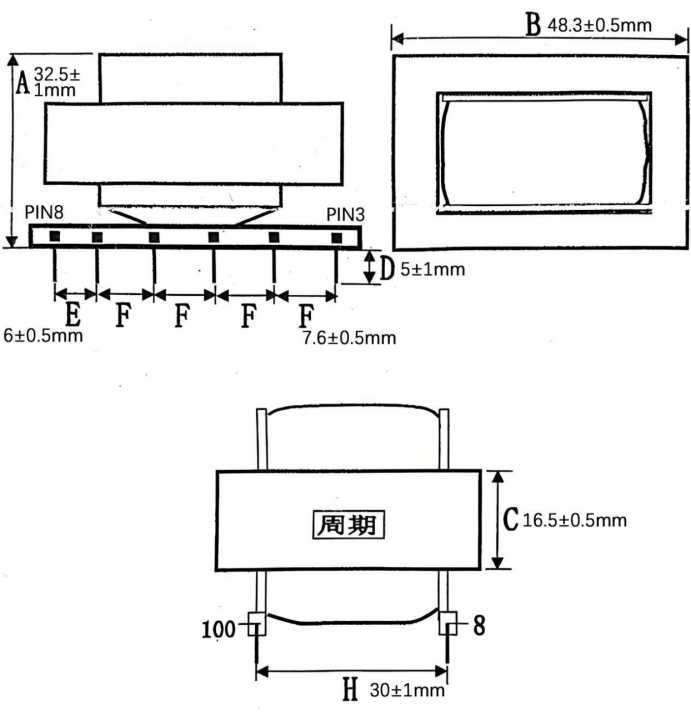

产品尺寸及外形图 Configuration & Dimensions  UNITmm

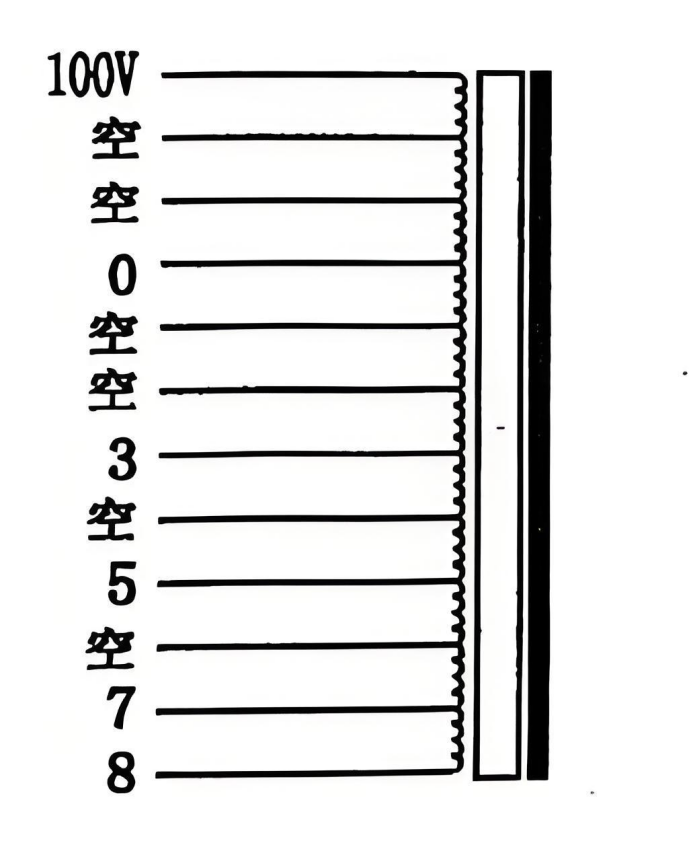

原理图  Schematic Diagram

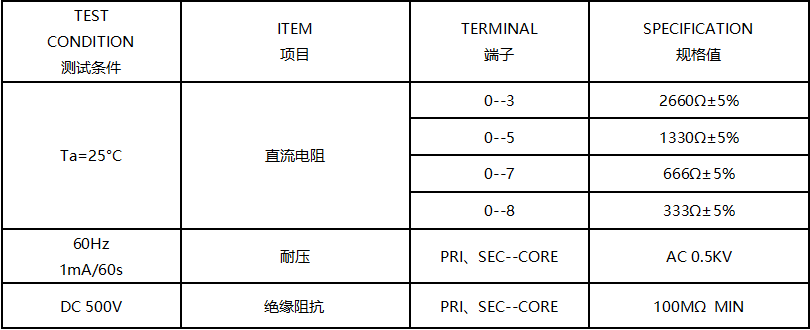

电气参数 Electric Characters
