102-EI04119-01

产品特点
多阻抗适配:原边提供多档位抽头,能灵活匹配不同设备的阻抗需求;
参数精准:各档位直流电阻公差仅 ±7%,一致性强,保障音频传输的稳定性;
可靠兼容:绝缘阻抗≥100MΩ,配合标准化尺寸,适配多数电气环境

执行标准
符合RoHS 指令要求。
产品所用塑料材质满足UL94 V-0 级阻燃标准。

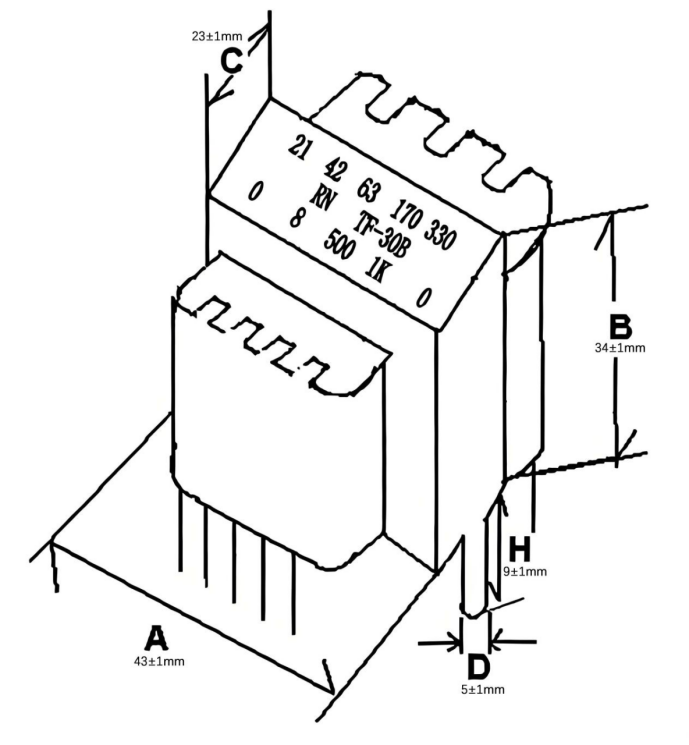

产品尺寸及外形图 Configuration & Dimensions  UNITmm

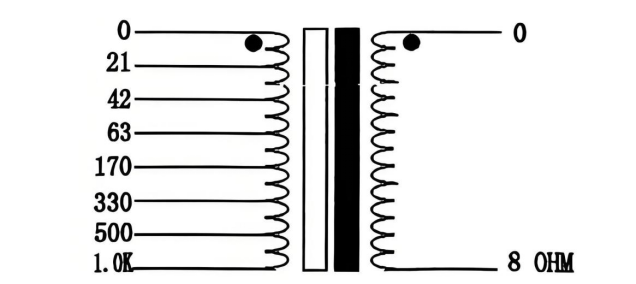

原理图  Schematic Diagram

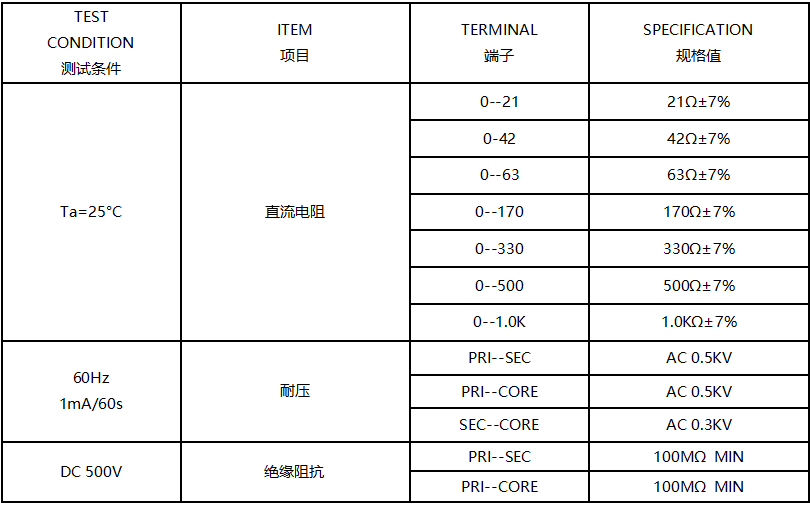

电气参数 Electric Characters
