102-EI04117-01

产品特点
双路稳定供电:输出两路电压,每路负载能力优秀,适配 230V/50Hz 场景,电压精度控制高
安全防护到位:耐压性能优秀,内置 130℃温度保险丝,绝缘与过热防护能力强
规格适配性高:尺寸公差严格,直流电阻参数稳定,便于设备批量集成

执行标准
符合RoHS 指令要求。
产品所用塑料材质满足UL94 V-0 级阻燃标准。

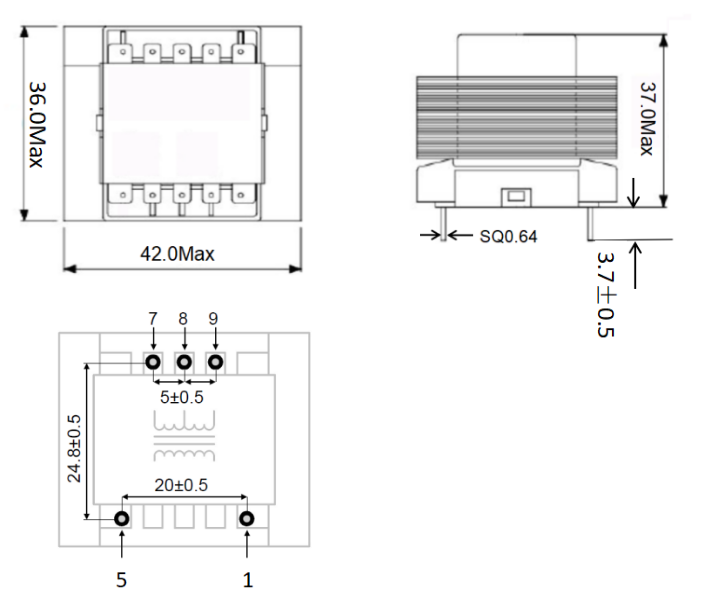

产品尺寸及外形图 Configuration & Dimensions  UNITmm

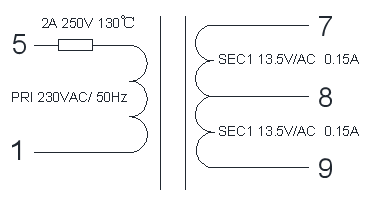

原理图  Schematic Diagram

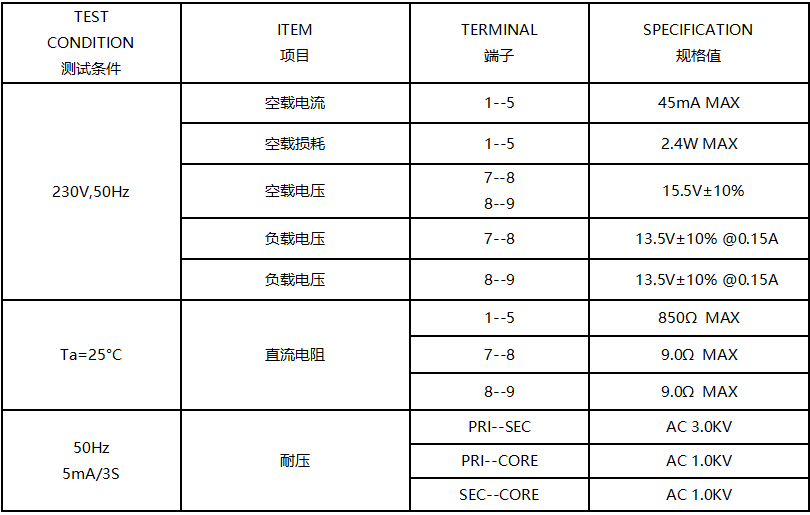

电气参数 Electric Characters
