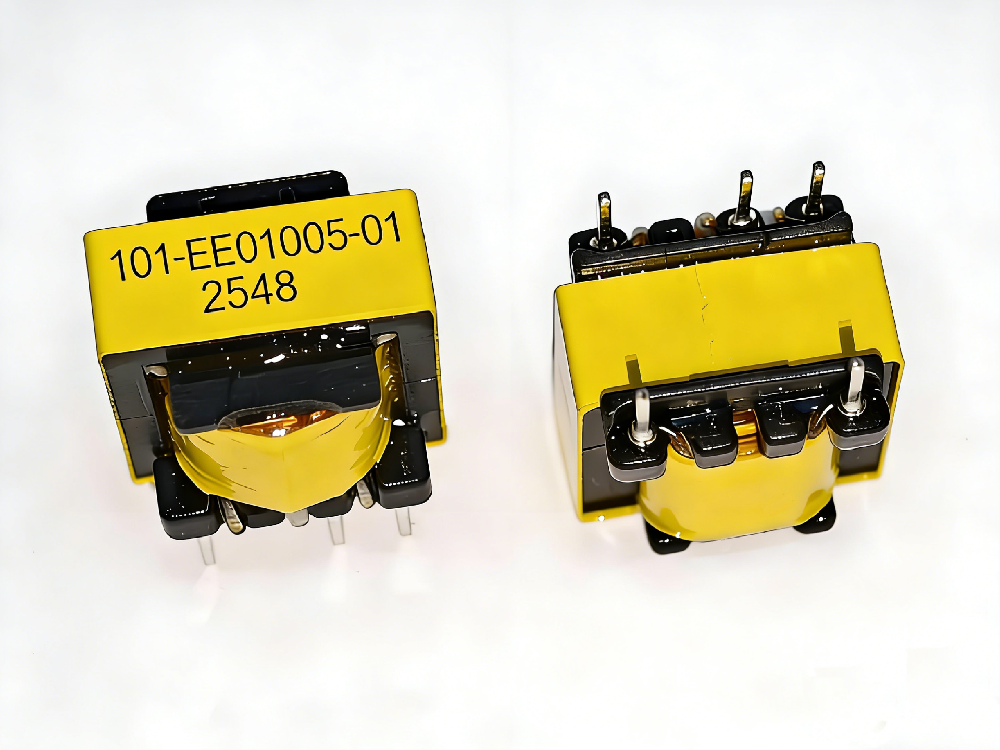

101-EE01005-01

产品特点
紧凑轻便,节省电路空间
小尺寸下实现高额定电流与高电感值,功率表现突出
低线圈匝数设计,高频响应更优异,适配高频电路场景

执行标准
符合 RoHS 环保指令
所使用的塑料材质满足 UL94 V-0 阻燃等级要求

产品尺寸及外形图 Configuration & Dimensions  UNITmm

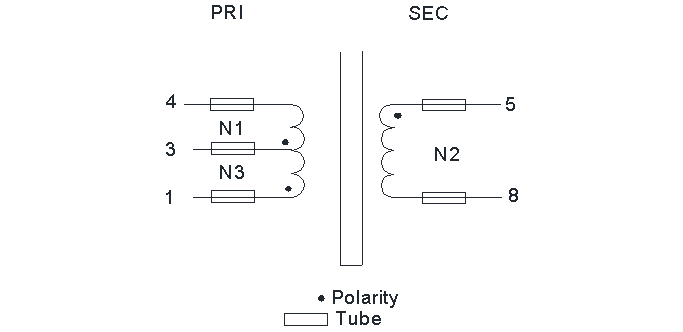

原理图 SCHEMATIC DIAGRAM

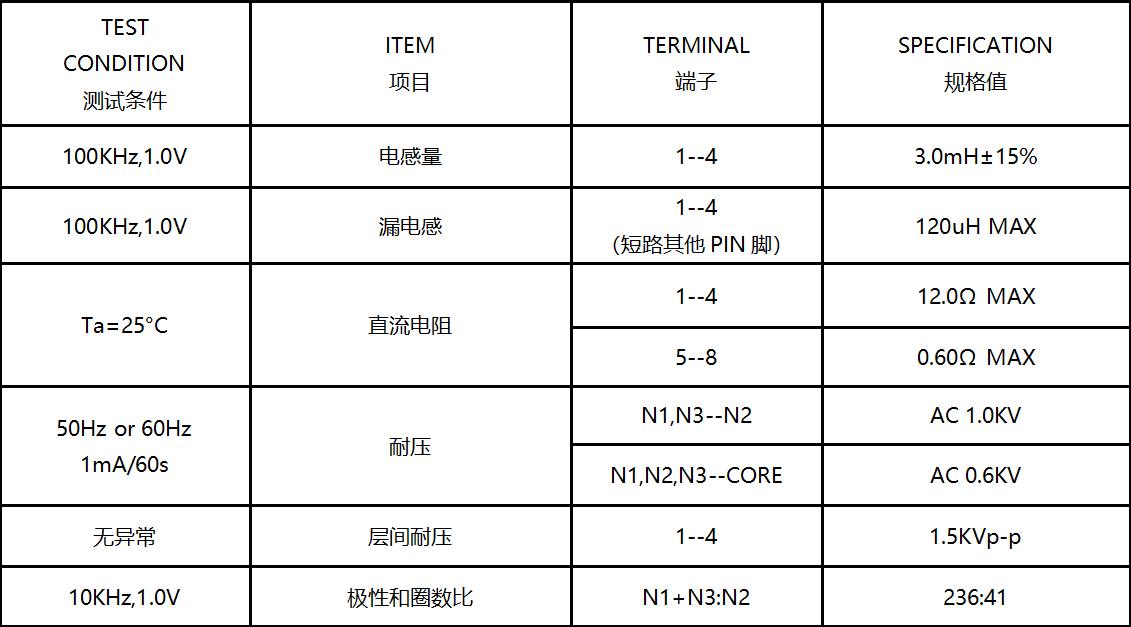

电气参数 Electric Characters
