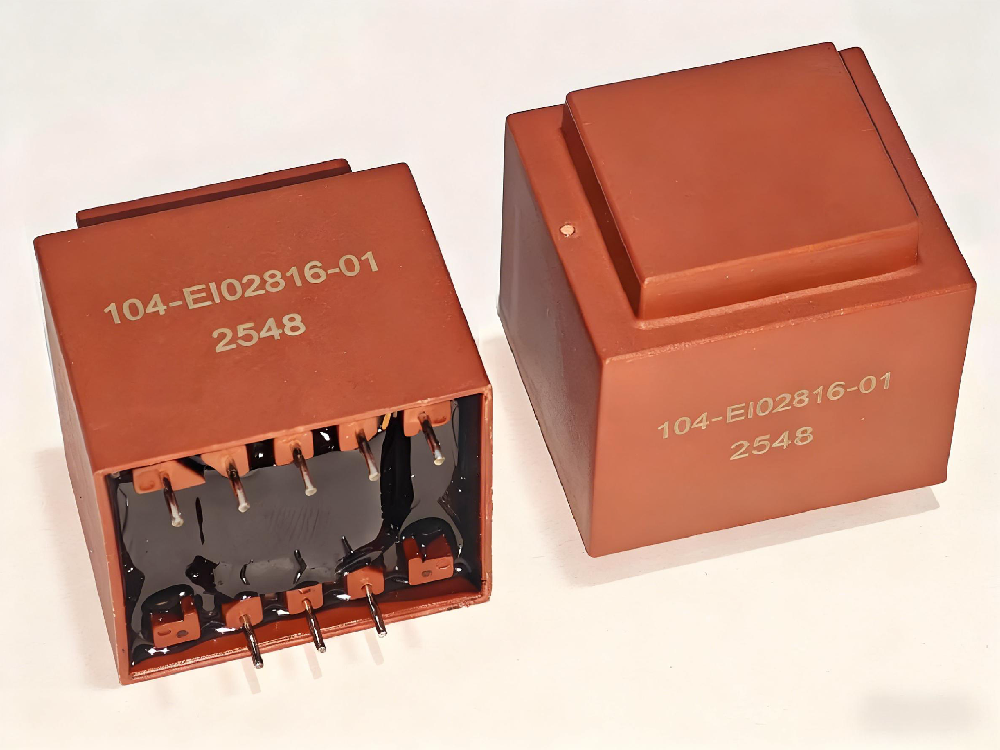

104-EI02816-01

产品特点
结构可靠:采用灌封封装,防尘防潮且抗机械干扰,适配复杂工作环境
尺寸精准:引脚间距、外形公差严格,便于 PCB 板标准化装配

执行标准
符合RoHS 指令要求。
产品所用塑料材质满足UL94 V-0 级阻燃标准。

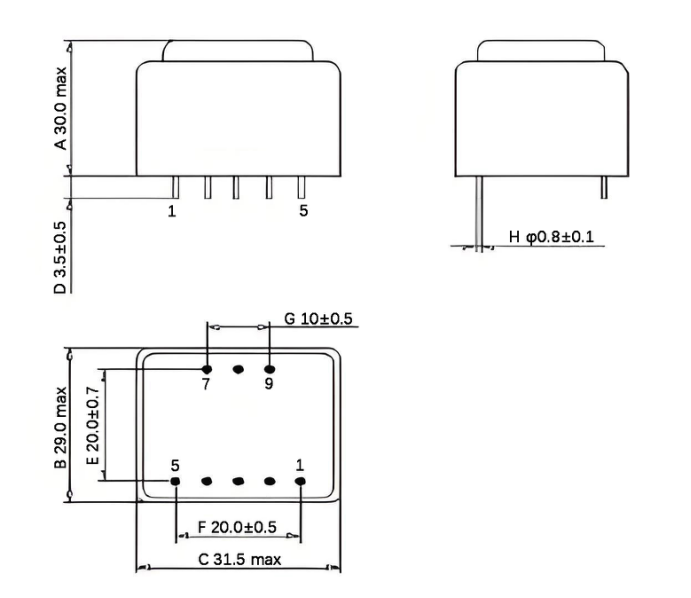

产品尺寸及外形图 Configuration & Dimensions  UNITmm

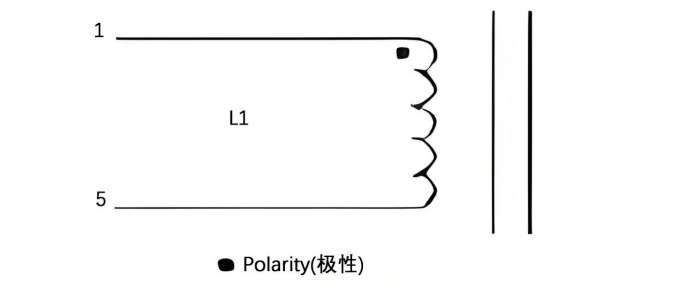

原理图  Schematic Diagram

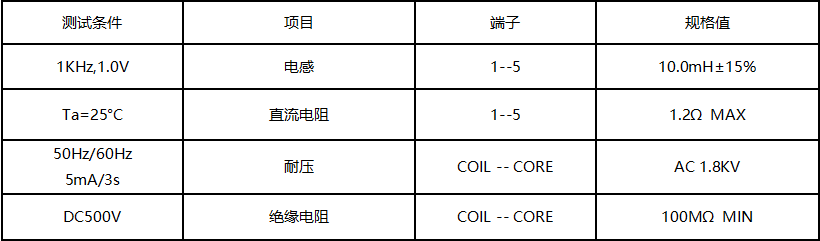

电气参数 Electric Characters
